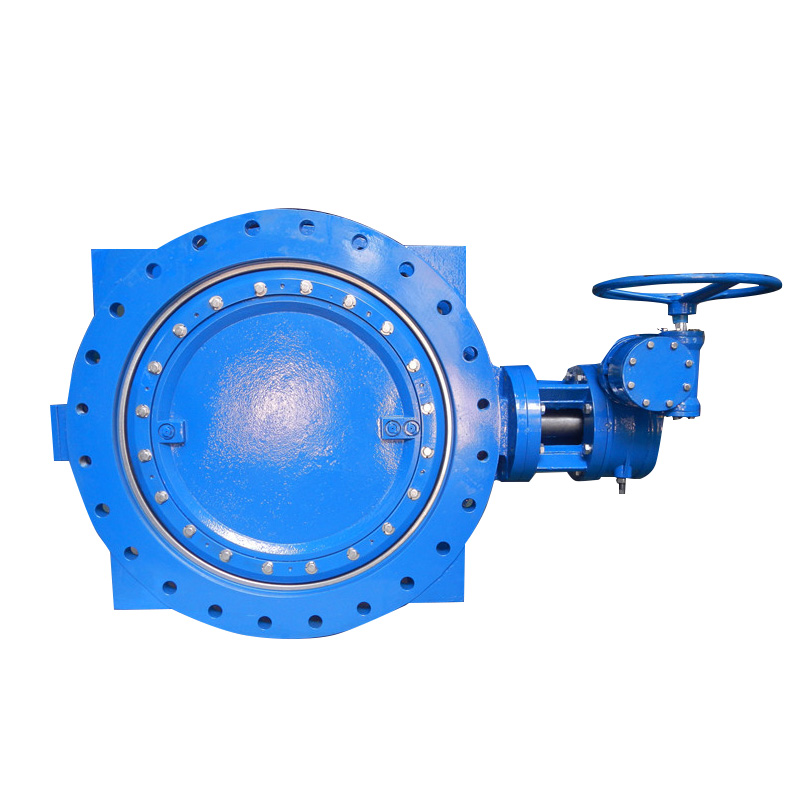

эксцентриковый фланцевый дроссельный клапан

Клапан-бабочка Применимые стандарты:
Дизайн и производство в соответствии с: BS 1868
Лицом к лицу в соответствии с: ASME B16.10
Размеры фланца в соответствии с: ASME B16.5
Давление и температура в соответствии с: ASME B16.34
Проверка и проверка в соответствии с: API 6D / API 598
Визуальный осмотр в соответствии с: MSS SP-55
Маркировка в соответствии с: MSS SP-25

Количество:



Запрос цены

описание продукта

Особенности:

1. Малый размер, легкий вес, простота установки и обслуживания.

2. Простая и компактная конструкция, быстрая 90-градусная работа.

3. Минимизированный рабочий момент, энергосбережение.

4. Кривая потока, стремящаяся к прямой линии, отличные характеристики регулирования.

5. Долгий срок службы, выдержив десятки тысяч операций открытия / закрытия.

6, Широкий выбор материалов, применимых к различным средам.

Представление:

Номинальное давление (МПа)		1.0	1.6
Номинальный диаметр (мм)		50-3200	50-3200
Испытательное давление	Ракушка	1.5	2.4
(МП)	Печать	1.1	1.76
Применимая температура		150
Применимая среда		Пресная вода, Канализация, Морская вода, Воздух, Пар, Пища, Медицина, Масла, Кислоты, Щелочи и др.
Рабочий режим		ручной, червячный, пневматический, электрический и др.

Стандарт:

Дизайн и производство	Фланцевое соединение	Размер лицом к лицу	Тест & Инспекция
MSS SP-67 API609 EN593	DIN PN10 / 16/25; ANSI B 16.1 BS4504; ISO PN10 / 16 JIS B 2212/2213 BS 10 таблица D; BS 10 таблица E	API609 ISO5752 серия 20 BS5155	API 598

Список материалов:

Нет.	Наименование	материал
1	тело	Углеродистая сталь / нержавеющая сталь / чугун / ковкий чугун / аль-бронза
2	диск	Al-Bronze / CF8M / Ковкий чугун / WCB
3	Seat	EPDM / PEFE / Буна / NBR / хайпалоновый
4	Стволовые	Углеродистая сталь / нержавеющая сталь314 / нержавеющая сталь316
5	Вкладыш	ПТФЭ / Смазочные
6	Уплотнительное кольцо	EPDM / PEFE / Буна / NBR / хайпалоновый
7	Штырь	SS316 / SS416 / SS304

на:

под:

Эксцентриковый фланцевый клапан-бабочка эксцентриковый дроссельный клапан

эксцентриковый фланцевый дроссельный клапан
