Затвор дисковый поворотный

Системы холодной и охлаждающей воды
Системы отопления
Системы питьевого и хозяйственного водоснабжения
Сточные воды
Водяные системы плавательных бассейнов
Электростанции
Грузовые установки
Судостроение

Количество:

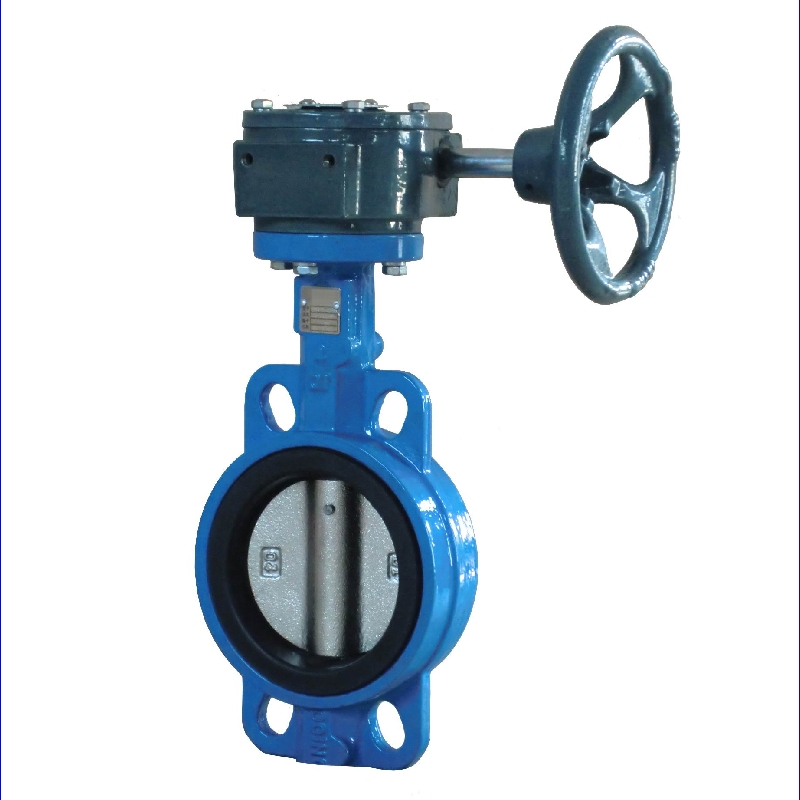

Затвор дисковый поворотный межфланцевый с симметричным диском

Дисковый затвор или поворотный дисковый затвор, или межфланцевый дисковый затвор – являются арматурой общего назначения, используются в различных отраслях в качестве запорного устройства в системах теплоснабжения, водоснабжения и на разных магистральных трубопроводах, транспортирующих среды с часто применяемыми значениями давлений и температур. Основной отсекающий (запирающий) элемент это диск, поворачивающийся по собственной оси, расположенный перпендикулярно (в закрытом положении) к направлению движения воды. Довольно часто данный затворы называют задвижками, вентилями и т.д. Дисковые поворотные затворы сегодня являются наиболее распространенным компонентом трубопроводов во всем мире. Высокая герметичность, надёжность и доступная цена на установку и обслуживание делают их идеальным решением для большинства трубопроводных систем.

В большинстве случаях данный вид запорной арматуры применяется на трубопроводах с большими диаметрами от Ду40 и с не большим рабочих давлением. Основная функция затвора запорная.

Основным рабочим элементом затвора является диск, выполненный чаще всего из нержавеющей стали или чугуна. Перекрывая поток путем поворота затвора по оси вращения, затворы разделяются на осевые (при совпадении оси вращения) и эксцентриковые (ось вращения не совпадает с осью затвора).

Широкое распространение затворы получили благодаря своим качествам, отвечающим требованиям современности, а именно:

◆Простота изделия, отсутствие большого количества деталей а как следствие простота обслуживания;

◆Возможность применения на трубопроводах больших диаметров.

◆Малый вес и компактный размер;

◆Малая строительная длина;

◆Герметичное перекрытие потока рабочей среды в обоих направлениях;

◆С рабочей средой контактируют только седловое уплотнение и диск;

◆Приемлемая цена;

◆Широкая область применения.

Но как и все, поворотные затворы имеют свои недостатки:

◆В связи с расположением оси поворота затвора в проходе рабочей среды, прочистка трубопроводов механическим способом очень затруднена; так же снижаются гидравлические показатели.

◆На больших диаметрах крутящий момент закрытия затвора очень высок, в связи с чем устанавливаются редукторы.

◆Наибольший класс герметичности возможен только на устройствах с седловым резиновым уплотнением, при его отсутствии (металл-металл) класс только В или еще ниже.

Все дисковые поворотные затворы нашей компании могут комплектоваться редуктором, электроприводом или пневмоприводом по заказу покупателя.

Материалы основных деталей:

Корпус: серый чугун, ковкий чугун, сталь, нержавейка

Диск: ковкий чугун, сталь, нержавейка

Шток: нерж. сталь

Седло: EPDM/NBR/VITON/Нерж. сталь

Применение дисковых поворотных затворов

Для применения затворов в различных средах (агрессивных и не агрессивных) были предложены дисковые запирающие элементы изготовленные из нержавеющих сталей.

Из одного из своих названий (межфланцевый затвор) следует что по типу присоединения затворы стяжные. Устанавливаются между фланцами соответствующего диаметра и давления, стягиваются болтами.

Чертеж затвора дискового поворотного межфланцевого с симметричным диском

样图2

Материалы основных деталей

Наименование Детали Материал
1 Корпус WCB, серый чугун, ковкий чугун, нержавейка
2 Седло NBR, EPDM, PTFE, VITON
3 Шток Сталь45, 2CR13, 304, 316
4 Диск Ковкий чугун, CF8, CF8M
5 Штырек нержавейка
6 Набивка Гибкий графит
7 Уплотнительное кольцо NBR, EPDM

Основные габаритные & присоединительные размеры

DN L H H1 A
1,0МПа
1,6МПа
Вес примерный, кг
D1 n-фd D1 n-фd
40 43 69
136 150
110 4-18 110 4-18 2,5
50 43 80 161 150
125 4-18
125 4-18 2,7
65 46 89 175 150 145 4-18
145 4-18 3,4
80 46 95 181 150 160 8-18
160 8-18 3,8
100 52 114 200 200 180 8-18
180 8-18 5,2
125 56 127 213 200 210 8-18
210 8-18 7,5
150 56 139 226 280 240 8-22
240 8-22 8,5
200 61 175 260 280 295 8-22 295 12-22 14
250 68 203 292 270 350 12-22
355 12-26 20

*Реальные размеры могут чуть отличаться.
