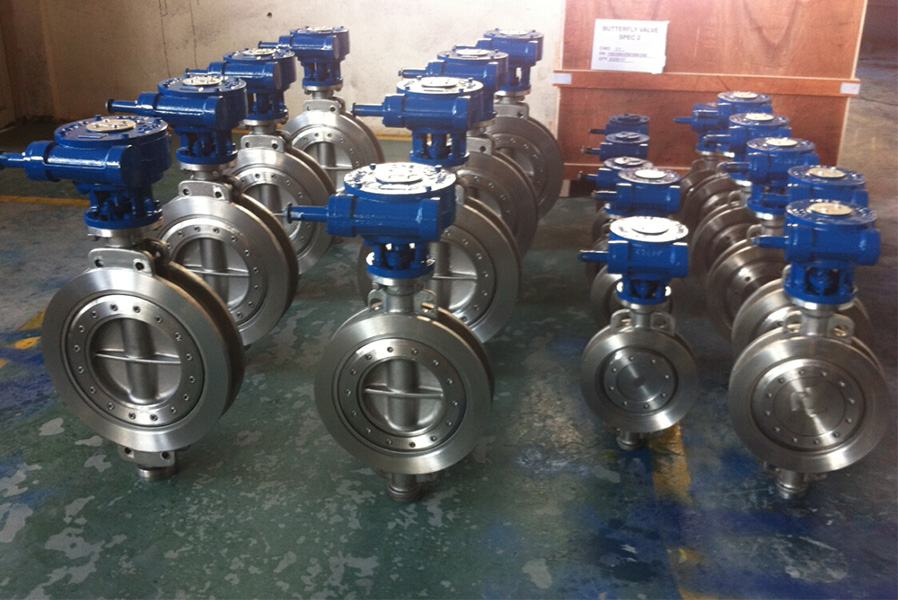

Затвор дисковый поворотный ЗДПФ Ду150 Ру16

параллельный конусный принцип герметичности
колебание в плоскости вращения без трения
уплотнительная конструкция с минимизирующим крутящим моментом
одинаковый угол закрытия на всей посадочной поверхности
Герметичность в обоих направлениях, наряду с работой затвора без трения и заклинивания, является основным преимуществом данной конструкции.
Абсолютная герметичность и безопасность при экстремальных перепадах температур и давлений гарантированы за счет оптимальной трехэксцентриковой конструкции поворотного затвора и ее специальных особенностей.
Моментальное отделение ластины от посадочной поверхности позволяет открытие и закрытие затвора без трения, за счет чего достигается максимальный срок службы
Низкий крутящий момент и газонепроницаемость являются также преимуществами данной конструкции.
штат:
Количество:


Затвор дисковый поворотный фланцевый стальной с тройным эксцентриситетом

На заводе освоено производство затворов дисковых с тройным эксцентриситетом DN 50 - DN 1600 PN 10, PN 16, PN 25.

Ассортимент затворов с тройным эксцентриситетом включает:

- Затворы дисковые 3-эксцентриковые фланцевые;

- Затворы дисковые 3-эксцентриковые межфланцевые;

- Затворы дисковые 3-эксцентриковые под приварку (приварные).

ПРЕИМУЩЕСТВА ЗАТВОРОВ С ТРОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ

1. Высокая ремонтопригодность затворов с тройным эксцентриситетом, что обеспечивается уплотнением "металл - металл", использованием металлографических картриджей, обеспечивающих 100% герметичность затвора при температуре до +425°С. В случае выхода уплотнения из строя, картридж может быть заменён непосредственно на диске без разборки затвора;

2. На корпус и диски затвора с тройным эксцентриситетом по заказу возможно нанесение полимерного покрытия либо покрытия из резинокаучуковой смеси ЭПДМ. Затворы с данными покрытиями можно использовать при агрессивных рабочих средах;

3. Уплотнительное кольцо проходит повторную обработку на самом затворе;

4. Корпус затвора с тройным эксцентриситетом покрыт антикоррозийным грунтом;

5. На седло затвора приваривается металл толщиной не менее 8 мм, что значительно продлевает срок службы изделия;

6. Стальные элементы 3-эксцентриковых затворов проходят термическую обработку;

7. На затворы с тройным эксцентриситетом производства нашего завода предоставляется гарантия 12 месяцев с даты ввода в эксплуатацию, но не более 24 месяцев с даты поставки.

Чертеж затвора дискового поворотного фланцевого нержавеющего с тройным эксцентриситетом


样图

Материалы основных деталей

Наименование Детали Материал
1 Нижняя конечная крышка WCB 304/304L/316/316L
2 Корпус WCB CF8/CF8M/CF3/CF3M
3 Шток Сталь45, 2Cr13 304/316
4 Диск WCB CF8/CF8M/CF3/CF3M
5 Седло Металл(D507, 304)+Гибкий графит/асбест
6 Набивка Гибкий графит
7 Набивной сальник WCB CF8/CF8M/CF3/CF3M
8 Упорка WCB WCB
9 Шпилька Сталь SS
10 Редуктор Ковкий чугун

Основные габаритные & присоединительные размеры

Ру, МПа Ду, мм L H≈ H1 D
D1 D2 n-фd Вес примерный, кг
1,0 50 108 112 248 155
125 99 4-18 8,6
65 112 115 265 175
145 118 4-18 10,3
80 114 120 335 190
160 132 8-18 11,25
100 127 140 350 210
180 156 8-18 14,8
125 140 170 370 240
210 184 8-18 19,2
150 140 180 450 275
240 211 8-23 25,8
200 152 210 480 330 295 266 8-23 37
250 165 240 590 385 350
319 12-23 53
300 178 290 640 435 400 370 12-23 68
350 190 320 690 495 460 429 16-23 95
400 216 350 720 560 515 480 16-25 128
450 222 380 760 610 565 530 20-25 158
500 229 410 790 665 620 582 20-25 205
600 267 470 870 775 725 682 20-30 305
700 292 550 1050 890 840 794 24-30 420
800 318 640 1140 1005 950 901 24-34 560
900 330 710 1210 1105 1050 1001 28-34 780
1000 410 770 1290 1215 1160 1112 28-34 920
1200 470 875 1485 1445 1380 1328 32-39 1000
1400 530
970 1560 1670 1590 1530 36-42 1370
1600 600 1100 1540 1910 1820 1750 40-48 2020


Ру, МПа Ду, мм L H H1 D
D1 D2 n-фd Вес примерный, кг
1,6 50 108 112 248 155
125 99 4-18 9
65 112 115 265 175
145 118 4-18 11
80 114 120 335 190
160 132 8-18 12,3
100 127 140 350 210
180 156 8-18 16
125 140 170 370 240
210 184 8-18 22,6
150 140 180 450 275
240 211 8-23 28,8
200 152 210 480 330 295 266 12-23 43
250 165 240 590 400 355
319 12-25 63
300 178 290 640 455 410 370 12-25 85
350 190 320 690 515 470 429 16-30 105
400 216 350 720 575 525 480 16-30 145
450 222 380 760 635 585 548 20-30 192
500 229 410 790 700 650 609 20-34 245
600 267 470 870 835 770 720 20-41 380
700 292 550 1050 905 840 794 24-41 487
800 318 640 1140 1015 950 901 24-41 690
900 330 710 1210 1115 1050 1001 28-41 792
1000 410 770 1290 1250 1170 1112 28-48 1030
1200 470 875 1485 1480 1390 1328 32-48 1150
1400 530
970 1560 1680 1590 1530 36-48 1580
1600 600 1100 1540 1925 1820 1750 40-55 2300


Ру, МПа Ду, мм L H H1 D
D1 D2 n-фd Вес примерный, кг
2,5 50 108 112 248 155
125 99 4-18 10,5
65 112 115 265 175
145 118 8-18 11,5
80 114 120 335 190
160 132 8-18 14
100 127 140 350 225
190 156 8-22 18,5
125 140 170 370 265
220 184 8-26 26
150 140 180 450 295
250 211 8-26 32
200 152 210 480 355 310 274 12-26 47,3
250 165 240 590 420 370
330 12-30 73
300 178 290 640 480 430 389 16-30 95
350 190 320 690 545 490 448 16-33 123
400 216 350 720 605 550 503 16-36 175
450 222 380 760 655 600 548 20-36 212
500 229 410 790 725 660 609 20-36 270
600 267 470 870 835 770 720 20-39 418
700 292 550 1050 950 875 820 24-42 500
800 318 640 1140 1065 990 928 24-48 710
900 330 710 1210 1175 1090 1028 28-48 870
1000 410 770 1290 1300 1210 1140 28-55 1150
1200 470 875 1485 1520 1420 1350 32-58 1260

*Реальные размеры могут быть чуть отличаться.
