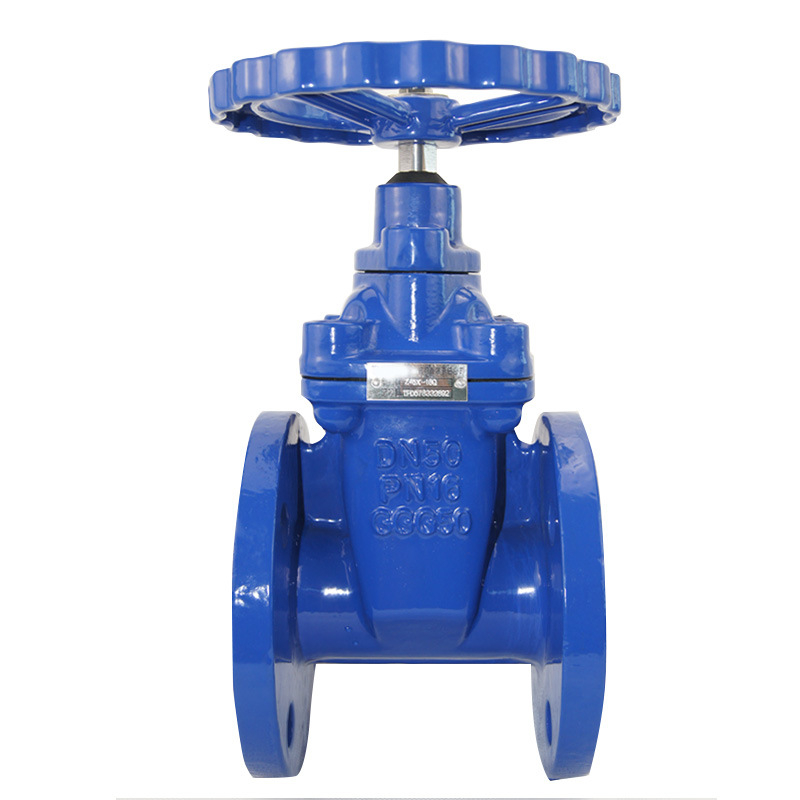

Задвижка с обрезиненным клином 30ч39р

Давление условное Ру кгс/кв.см: 16 кгс/кв.см (1,6МПа)
Температура рабочей среды: не более + 75 °С
Рабочая среда: холодная вода
Материал корпуса: ковкий чугун
Материал уплотнения затвора: обрезиненный клин
Тип присоединения: фланцевый
Особенности: невыдвижной шпиндель
Класс герметичности: ГОСТ 9544-93 А
Тип рукоятки: штурвал
Способ управления: ручной
штат:
Количество:

Задвижка чугунная относится к классу ремонтируемых изделий.

Технические характеристики задвижки чугунной фланцевой 30ч39р

 1. Независимо от используемого диаметра трубопровода задвижки 30ч39р устанавливаются на магистрали с рабочим давлением до 10 атм. в соответствии с параметрами настоящего паспорта:

 Устройство изделия и работа задвижки чугунной  30ч39р

 2. Между крышкой и корпусом установлена прокладка из паронита или резины. В последнем случае задвижка чугунная  устанавливается на трубопровод с температурой рабочей среды не более 90 град.

3. В сальниковой камере устанавливается сальниковая набивка марки АЛ. Она предотвращает проход среды между шпинделем и крышкой.

4. Для разгрузки сальников при открытом затворе, используется верхнее уплотнение. Затвор включает в свой состав шиберы и шпиндель со съемным затвором.

5. Закрытие затвора осуществляется путем вращения маховика задвижки чугунной. Посредством этих действий шпиндель через резьбовую втулку передает поступательное движение на шиберы. Использование рычагом для увеличения усилий категорически запрещается.

6. Полное закрытие затвора обеспечивается при максимальном усилии на маховике. Оно создает плотное перекрытие прохода.


Чертеж задвижки чугунной с невыдвижным шпинделем 30ч39р

样图3

Материалы основных деталей

Наименование Детали Материал
1 Корпус Ковкий чугун
2 Клин Ковкий чугун+EPDM/NBR
3 Шток 2Cr13
4 Винт Сталь 35
5 Уплотнение EPDM/NBR
6 Крышка Ковкий чугун
7 Упорный подшипник ZCuAlMn2
8 Маховик Чугун
9 О-Кольцо EPDM/NBR
10 Болт Сталь 35
11 Сальник Ковкий чугун


Основные габаритные & присоединительные размеры

Ру, МПа Ду, мм L D D1 n-фd D0 H
Вес примерный, кг
1,0 50 150 160 125 4-ф18 160
340
6,5
65 170 180 145 4-ф18 160 370
7,5
80 180 195 160 4-ф18 200 410
9
100 190 215 180 8-ф18 200 450
12
125 200 245 210 8-ф18 240 480
20
150 210 280 240 8-ф23 240 550
28
200 230 335 295 8-ф23 320 630
39
250 250 390 350 12-ф23 320 750 65
300 270 440 400 12-ф23 400 820 90
350 290 500 460 16-ф23 400 980 165
400 310 565 515 16-ф26 500 1010 200
450 330 615 565 20-ф25 500 1270 251,5
500 350 670 620 20-ф26 500 1270 322,5
600 390 780 725 20-ф30
500 1390 445


Ру, МПа Ду, мм L D D1 n-фd D0 H
Вес примерный, кг
1,6 50 150 160 125 4-ф18 160
340
6,5
65 170 180 145 4-ф18 160 370
7,5
80 180 195 160 4-ф18 200 410
9
100 190 215 180 8-ф18 200 450
12
125 200 245 210 8-ф18 240 480
20
150 210 280 240 8-ф23 240 550
28
200 230 335 295 12-ф23 320 630
39
250 250 405 355 12-ф26 320 750 68
300 270 460 410 12-ф26 400 820 95
350 290 520 470 16-ф26 400 980 170
400 310 580 525 16-ф30 500 1010 210
450 330 640 585 20-ф30 500 1270 260
500 350 705 650 20-ф34 500 1270 330
600 390 840 770 20-ф41
500 1390 455

реимущества задвижки клиновой чугунной 30ч39р:

  • отсутствие поворотов в потоке рабочей среды;

  • возможность перекрытия потоков большой вязкости;

  • небольшая длина;

  • возможность подачи рабочей среды в любом направлении;при открытом проходе сохраняется минимальное гидравлическое сопротивление(*).

       *Благодаря этому качеству чугунные задвижки, практически, незаменимы при построении магистралей трубопроводов с высокоскоростным движением рабочей среды. При этом большое значение имеет простота конструкции задвижек 30ч39р, а также их универсальность (возможность использования их в любых эксплуатационных условиях).

Недостатки клиновой чугунной задвижки 30ч39р:

  • большая строительная высота;

  • увеличенное время открытия и закрытия.

Но если использование чугунных задвижек 30ч39р на трубопроводе изначально уже запланировано, то эти недостатки не будут существенно влиять на производительность эксплуатации и удобство.
